單路滑環和雙路滑環的區別 單路和雙路滑環如何選擇
發布時間:2025-05-13 14:44瀏覽次數:
1. 傳輸通路數量

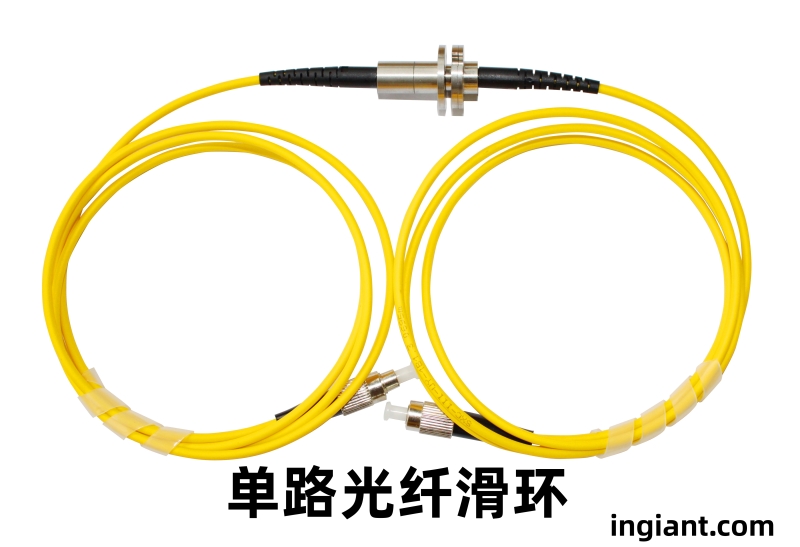

- 單路滑環:僅支持單一路信號或動力傳輸(如單路電流、單路光纖信號或單路氣體介質)。
- 例如:單路800A大電流滑環(焊接設備)、單路氣滑環(傳輸壓縮空氣或蒸汽)。
雙路滑環:可同時傳輸兩路獨立信號或動力(如同時傳輸電力+信號、電力+光纖,或兩路不同信號)。

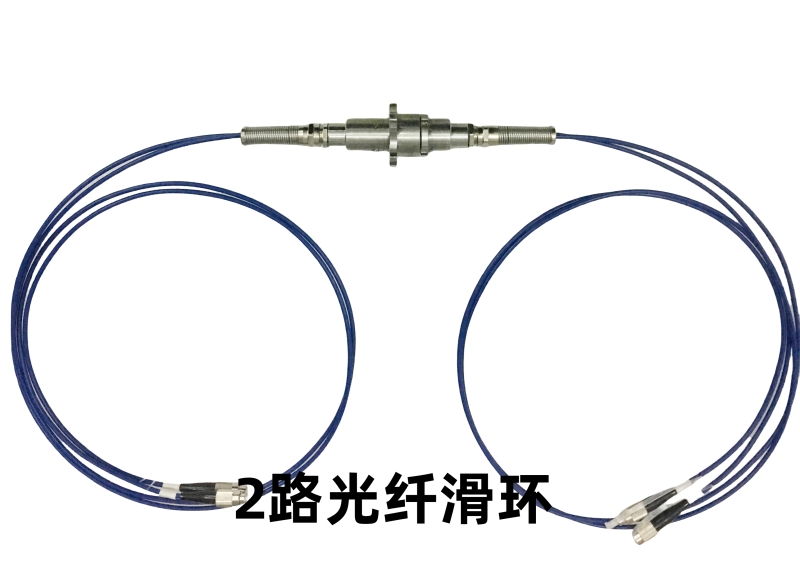

例如:雙路光纖滑環(同時傳輸2路光纖信號+1~72路電氣通路);雙路高頻導電滑環(支持兩路電信號或光電信號混合傳輸)。
2. 結構設計
- 單路滑環:結構相對簡單,通常采用單一接觸面或通道設計,體積更緊湊,成本較低。
- 例如:單路氣滑環通過黃銅合金接觸面?zhèn)鬏旊娏鳎蛲ㄟ^密封結構傳輸氣體。
- 雙路滑環:結構更復雜,需集成多路獨立通路,可能包含多層電路板、光纖通道或混合介質傳輸模塊。
- 例如:雙路光纖滑環需精密對準兩路光纖,同時確保電氣通路的穩定性;雙路高頻導電滑環需優化電磁兼容性以避免信號干擾。
3. 應用場景
- 單路滑環:適用于單一功能需求的場景,如:
- 焊接/電鍍設備(單路大電流傳輸,如800A電流);
- 水下機器人(單路氣滑環傳輸壓縮空氣或信號);
- 簡單旋轉平臺(僅需單路電力或信號傳輸)。
- 雙路滑環:適用于復雜多任務需求的場景,如:
- 高端機器人(同時傳輸動力電力+高速數據信號);
- 風力發電機(雙路光纖滑環傳輸監控信號+控制信號);
- 醫療設備(同步傳輸影像數據+電源供應);
- 軍用車輛炮塔(同時傳輸視頻信號+控制指令)。
4. 性能與成本
- 單路滑環:
- 優勢:成本低、維護簡單、可靠性高(因結構單一,故障率低)。
- 局限:無法滿足多路信號同步傳輸需求。
- 雙路滑環:
- 優勢:支持多任務協同,提升系統集成度(如減少設備布線復雜度)。
- 局限:成本較高,設計復雜度增加(需解決信號干擾、散熱等問題)。
5. 技術參數差異
- 單路滑環:
- 電流/電壓:單路大電流(如800A)或單路高電壓(如600V)。
- 傳輸介質:單一類型(電、氣、光中的一種)。
- 轉速范圍:通常支持中低速(如60rpm)。
- 雙路滑環:
- 電流/電壓:多路組合(如同時傳輸800A電流+10A信號電流)。
- 傳輸介質:混合類型(如電力+光纖、氣體+信號)。
- 轉速范圍:部分型號支持高速(如250rpm以上)。
九江英智科技可根據客戶需求提供單路/雙路滑環定制化方案,涵蓋大電流、光纖混合傳輸、耐腐蝕密封設計等,滿足工業自動化、新能源、醫療設備等領域的多樣化需求。選擇單路滑環:若設備僅需單一功能(如大電流傳輸、簡單信號傳遞),且對成本和體積敏感。選擇雙路滑環:若設備需多任務協同(如同時傳輸電力+數據、信號+光纖),或對系統集成度要求較高。
